안녕하세요! 레벨 게이지 공급업체로서 저는 다양한 유형의 레벨 게이지가 어떻게 작동하는지에 대한 질문을 자주 받습니다. 오늘은 용량성 레벨 게이지에 대해 집중적으로 살펴보겠습니다. 이 작은 장치는 매우 멋지며 작동 방식을 이해하면 해당 장치가 귀하의 요구 사항에 적합한지 결정하는 데 도움이 될 수 있습니다.
커패시턴스의 기본
용량성 레벨 게이지의 작동 방식을 알아보기 전에 용량이 무엇인지 빠르게 살펴보겠습니다. 커패시턴스는 시스템이 전하를 저장하는 능력입니다. 그것은 작은 전기 저장 장치와 같습니다. 물을 담을 수 있는 양동이라고 생각하시면 됩니다. 양동이에 담을 수 있는 물이 많을수록 "용량"이 높아집니다. 전기 세계에서는 시스템이 저장할 수 있는 전하가 많을수록 정전 용량도 높아집니다.
정전용량은 패럿(F) 단위로 측정되지만 대부분의 실제 응용 분야에서는 마이크로패럿(μF) 또는 피코패럿(pF)과 같은 훨씬 더 작은 단위를 사용합니다. 두 전도성 판 사이의 정전 용량은 판의 면적, 판 사이의 거리, 판 사이의 재료(또는 유전체) 등 몇 가지 요소에 따라 달라집니다.
용량성 레벨 게이지 작동 방식
용량성 레벨 게이지는 용량성 원리를 사용하여 탱크나 용기에 있는 물질의 레벨을 측정합니다. 기본 설정은 탱크에 삽입되는 프로브(일반적으로 금속 막대 또는 튜브)로 구성됩니다. 이 프로브는 커패시터의 전도성 판 중 하나 역할을 합니다. 탱크 벽이나 다른 기준 전극은 다른 플레이트 역할을 할 수 있습니다.
탱크가 비어 있을 때 프로브와 기준 전극 사이의 유전체는 일반적으로 공기입니다. 공기는 상대적으로 유전율이 낮습니다. 탱크가 물질(예: 액체 또는 고체)로 채워지면 프로브와 기준 전극 사이의 유전체가 변경됩니다. 대부분의 액체와 고체는 공기보다 유전율이 더 높습니다.
탱크 내 물질의 수위가 높아짐에 따라 더 많은 프로브가 유전 상수가 더 높은 물질로 둘러싸여 있습니다. 이로 인해 프로브와 기준 전극 사이의 정전 용량이 증가합니다. 레벨 게이지는 정전용량의 이러한 변화를 측정하여 레벨 측정으로 변환합니다.
프로세스를 몇 단계로 나누어 보겠습니다.
- 초기 설정: 탱크가 비어 있으면 레벨 게이지가 보정됩니다. 게이지는 빈 탱크 조건에 해당하는 초기 정전 용량 값을 기록합니다.
- 물질 충전: 탱크가 물질로 채워짐에 따라 프로브 주변의 유전체가 변화하고 정전 용량이 증가하기 시작합니다.
- 정전 용량 측정: 레벨 게이지는 프로브와 기준 전극 사이의 정전 용량을 지속적으로 측정합니다.
- 레벨 계산: 교정 데이터와 측정된 정전용량을 바탕으로 게이지는 탱크 내 물질의 수위를 계산합니다.
- 산출: 계산된 레벨은 로컬 표시기에 표시되거나 전기 신호(예: 4 - 20mA 신호)를 통해 제어 시스템으로 전송됩니다.
용량성 레벨 게이지의 장점
용량성 레벨 게이지는 여러 응용 분야에서 인기 있는 선택이 되는 몇 가지 장점을 가지고 있습니다.
- 다재: 액체, 고체, 심지어 슬러리의 레벨을 측정하는 데 사용할 수 있습니다. 물, 기름, 곡물, 분말 등 무엇을 다루든 용량성 레벨 게이지를 사용하면 작업을 완료할 수 있습니다.
- 비침해적(경우에 따라): 일부 용량성 레벨 게이지는 탱크 벽을 관통할 필요 없이 탱크 외부에 설치할 수 있습니다. 이는 누출이나 오염의 위험을 원하지 않는 응용 분야에 적합합니다.
- 높은 정확도: 용량성 레벨 게이지는 특히 적절하게 교정된 경우 정확한 레벨 측정을 제공할 수 있습니다.
- 쉬운 설치: 다른 유형의 레벨게이지에 비해 설치가 비교적 쉽습니다. 프로브를 탱크에 삽입하고 전기 배선을 연결하기만 하면 됩니다.
용량성 레벨 게이지의 한계
물론 완벽한 레벨 게이지는 없으며 용량성 레벨 게이지에는 몇 가지 제한 사항이 있습니다.
- 유전체 변형: 측정 대상 물질의 유전 상수가 변경되면(예: 온도 또는 구성 변경으로 인해) 레벨 측정의 정확도에 영향을 미칠 수 있습니다.
- 코팅 및 축적: 시간이 지남에 따라 프로브가 측정 물질로 코팅될 수 있습니다. 이 코팅으로 인해 정전용량이 변경되어 판독값이 부정확해질 수 있습니다. 프로브를 깨끗하게 유지하려면 정기적인 유지 관리가 필요할 수 있습니다.
- 전기 간섭: 용량성 레벨 게이지는 전기 간섭에 민감합니다. 근처에 다른 전기 장치가 있거나 배선이 제대로 차폐되지 않으면 측정 오류가 발생할 수 있습니다.
용량성 레벨 게이지의 응용
용량성 레벨 게이지는 광범위한 산업 및 응용 분야에서 사용됩니다.
- 화학 산업: 저장탱크, 반응기, 파이프라인의 화학물질 농도를 측정하는데 사용됩니다. 화학 물질은 서로 다른 유전 상수를 가질 수 있지만 용량성 레벨 게이지는 이러한 변화를 처리하도록 교정될 수 있습니다.
- 식품 및 음료 산업: 용량성 레벨 게이지는 저장 탱크에 있는 우유, 주스, 맥주와 같은 액체의 레벨을 측정하는 데 사용됩니다. 또한 곡물 및 설탕과 같은 고형물의 수준을 측정하는 데에도 사용됩니다.
- 제약 산업: 제약 산업에서는 제품의 품질과 안전성을 보장하기 위해 정확한 레벨 측정이 매우 중요합니다. 용량성 레벨 게이지는 제조 공정에서 액체 및 분말의 레벨을 측정하는 데 사용됩니다.
- 물 및 폐수 처리: 용량형 수위계는 저장탱크, 정화조, 하수처리장의 물 수위를 측정하는 데 사용됩니다.
우리의 제품 추천

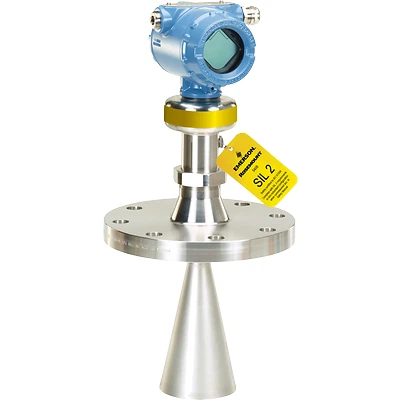

레벨 게이지 공급업체로서 당사는 다양한 고품질 용량성 레벨 게이지 및 기타 레벨 측정 제품을 제공합니다. 예를 들어,Rosemount 5408 비접촉식 레이더 레벨 트랜스미터 | 2 - 와이어 FMCW 레이더비접촉식 레벨 측정을 위한 훌륭한 옵션입니다. 레이더 기술을 사용하여 프로브가 물질과 접촉할 필요 없이 정확한 레벨 측정을 제공합니다.
고체 레벨 스위치를 찾고 있다면Rosemount™ 2555 솔리드 레벨 스위치 - 정전용량 프로브믿을 수 있는 선택입니다. 정전용량 기술을 사용하여 탱크나 용기에 고체가 있는지 여부를 감지합니다.

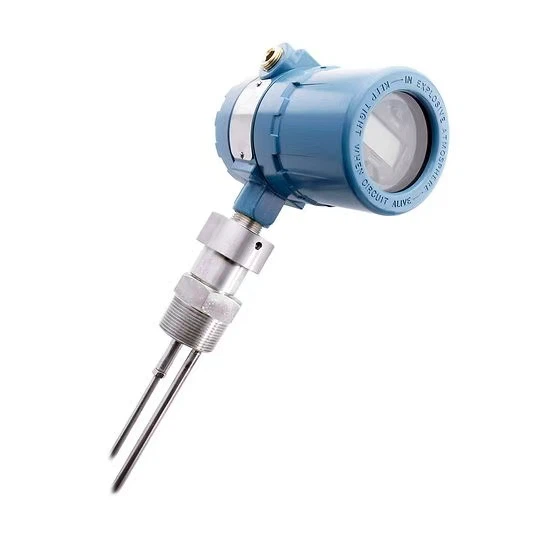

유도파 레이더 레벨 측정의 경우Rosemount™ 3302 레벨 트랜스미터 - 유도파 레이더훌륭한 옵션입니다. 프로브를 사용하여 레이더 신호를 안내하고 액체 및 고체에 대한 정확한 레벨 측정을 제공합니다.
결론
용량성 레벨 게이지는 탱크와 컨테이너의 물질 레벨을 측정하는 데 유용한 다용도 도구입니다. 작동 방식을 이해하면 해당 제품이 귀하의 애플리케이션에 적합한 선택인지 여부에 대해 정보에 입각한 결정을 내릴 수 있습니다. 당사의 레벨 게이지 제품에 대해 질문이 있거나 해당 업계의 레벨 측정에 도움이 필요한 경우 주저하지 말고 문의하십시오. 우리는 귀하의 요구 사항에 가장 적합한 솔루션을 찾을 수 있도록 도와드립니다. 귀하의 레벨 측정 요구 사항에 대한 논의를 시작하고 당사 제품이 귀하의 운영에 어떻게 도움이 될 수 있는지 알아보려면 지금 당사에 문의하십시오.
